Cáp quang đơn mode – những đặc điểm và cấu tạo

Phổ biến trên thị trường là hai loại cáp quang đơn mode và cáp quang đa mode. Để truyền tín hiệu với khoàng cách xa nhất lên đến vài trăm km thì chỉ có dòng đơn mốt mới đáp ứng được. Hãy cùng https://daycapquang.com/ cùng tìm hiểu về loại cáp quang single mode (đơn mốt) về những đặc điểm và cấu tạo của dòng sản phẩm này.

Thế nào là cáp quang đơn mode

Cáp quang đơn mode hay còn gọi là cáp quang single mode, là sợi cáp quang lõi nhỏ (8 micron hoặc nhỏ hơn), và dẻo để truyền các tia hồng ngoại và ánh sáng nhìn thấy được. Thiết bị này bao gồm 3 lớp: lõi, áo và vỏ bọc. Sử dụng tín hiệu ánh sáng để truyền tải dữ liệu. Các tia được truyền theo phương song trục. Ánh sáng được phản xạ liên tục trong sợi cáp quang với bước sóng từ 1310 – 1550 nm.

Loại cáp quang đơn mốt này được dùng trong thi công nhà và cả ở ngoài trời. Chúng được lựa chọn để phát triển hệ thống mạng LAN nội bộ. Sản phẩm này có giá thành khá rẻ so với loại cáp đa mode, vì vậy được các nhà dịch vụ viễn thông ưa chuộng sử dụng.

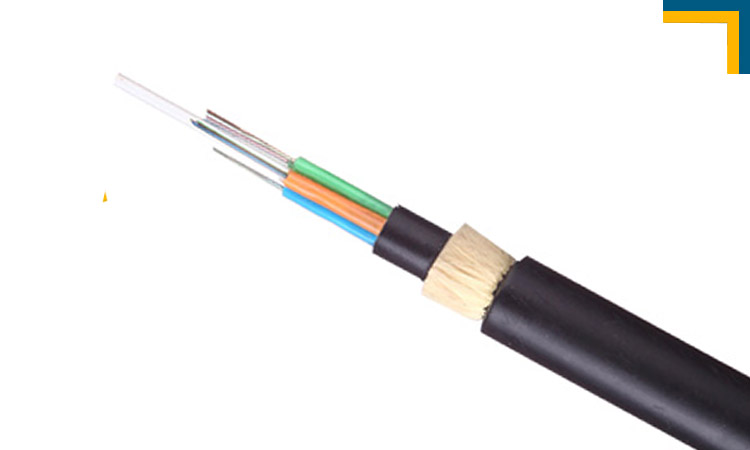

Cáp quang single mode được cấu tạo như thế nào?

Thông thường, loại cáp đơn mode (single mode) được cấu tạo bởi 4 bộ phận cơ bản:

  • Core: Là phần lõi, là trung tâm phản chiếu sợi quang. Lõi của loại cáp quang single mode này thường rất nhỏ. Hệ số thay đổi khúc xạ từ lõi ra phần lớp phản xạ ánh sáng ít hơn loại cáp multi mode.
  • Cladding: Là lớp phản xạ ánh sáng. Chúng là phần vật chất quang bên ngoài bao bọc lõi mà phản xạ ánh sáng trở lại vào lõi.
  • Buffer coating: Là một lớp phủ dẻo bên ngoài giúp cho sợi quang không bị ướt và hỏng trong quá trình sử dụng
  • Jacket: Những sợi quang đơn mode được đặt trong bó, gọi là cáp quang, những bó này được bảo vệ bởi một lớp phủ bên ngoài gọi là Jacket.

Đặc điểm nổi bật của loại cáp quang đơn mode

  • Trong sợi cáp quang single mode chỉ truyền sóng ánh sáng, ánh sáng sẽ truyền đi theo đường thẳng, độ lệch pha của tín hiệu dường như không có. Tín hiệu không bị nhiễu và có tính bảo mật cao.
  • Cáp quang đơn mode là giải pháp hiệu quả trong việc truyền tín hiệu cho những khoảng cách xa lên đến hàng nghìn km mà không cần khuếch đại. Nhất là trong các loại cáp mạng điện thoại, truyền hình cáp. Sử dụng rộng rãi trong các ngành viễn thông, truyền hình…
  • Phát: một đi-ốt phát sáng hoặc laser truyền dữ liệu xung ánh sáng vào cáp quang. Nhận: sử dụng cảm biến quang chuyển xung ánh sáng thành dữ liệu
  • Chiều dài tối đa của cáp quang đơn mốt là 5000m
  • Bán kính cong nhỏ nhất khi lắp đặt là gấp 20 lần bán kính ngoài của cáp
  • Bán kính cong nhỏ nhất sau khi lắp đặt là gấp 10 lần bán kính ngoài của cáp
  • Lực kéo lớn nhất khi lắp đặt là 2700N
  • Lực kéo lớn nhất khi làm việc là 1300N
  • Nhiệt độ bảo quản từ -30 đến 60 độ

Tại sao cáp quang đơn mode lại được sử dụng phổ biến?

  • Khoảng cách truyền xa đến hàng trăm km
  • Dễ dàng vận chuyển do kích thước đường kinh nhỏ
  • Dung lượng tải cao, có thể truyền nhiều kênh đi qua cáp hơn
  • Suy giảm tín hiệu ít
  • Sử dụng nguồn điện ít hơn
  • Tính bảo mật cao
  • Không cháy do không có nguồn điện xuyên qua…

Hy vọng với cái nhìn tổng quan về cáp quang đơn mode, chắc chắn bạn đã hiểu rõ tường tận về sản phẩm rồi đúng không? Và không thể từ chối khi đứng trước một thiết bị viễn thông tuyệt vời như cáp sinle mode. Chúc bạn lựa chọn được sản phẩm ưng ý nhất!
